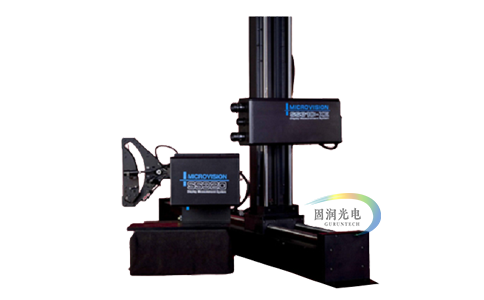

Microvision SS430显示屏光学测量系统-平板显示光学测试系统

SS430系统是最为完整的显示测量系统,它结合了SS410和SS420模块的全部功能,配置了电脑软件、位移台、自带信号源,可以自动执行针对大多数显示技术的严格标准测试,例如(如:ISO-13406、ISO-9241、ISO-9241-3XX、TCO-0X等,适用于现有的绝大部分显示屏测量,包括电视、显示屏、平板电脑、车载导航屏,还可以通过MV Remote控制模式,对智能手机、平板电脑等产品进行测量。

Microvision SS430显示屏光学测量系统-平板显示光学测试系统
品牌:

Microvision

型号:

SS430

产品规格 请选择

产品详情


Microvision SS430显示测量系统



品牌:Microvision

型号:SS430


SS430系统是最为完整的显示测量系统,它结合了SS410和SS420模块的全部功能,配置了电脑软件、位移台、自带信号源,可以自动执行针对大多数显示技术的严格标准测试,例如(如:ISO-13406、ISO-9241、ISO-9241-3XX、TCO-0X等,适用于现有的绝大部分显示屏测量,包括电视、显示屏、平板电脑、车载导航屏,还可以通过MV Remote控制模式,对智能手机、平板电脑等产品进行测量。MV系统允许在两个光学模块之间轻松切换,用户可自由选择使用SS410或SS420,除了光学模块本身,两者共享所有相同的组件。Spotseeker自动定位系统通过提供多个运动轴快速准确地定位SS410/420,以简化测量过程。沿着焦点轴进行水平和垂直运动。Spotseeker可以手动驱动,也可以根据程序测试序列自动驱动。除了选择经过验证的显示测量功能外,SS430系统为自定义测试序列或多个标准的测试提供测试套件工具。测试套件工具允许用户定义测量序列和功能,这些测量序列和功能可以保存起来以备将来调用。




产品亮点:

  • 基于FPDM标准设计
  • NIST可溯源校准
  • 多功能集合体,设计紧凑
  • 包含集成信号源
  • 提供完整测试方案
  • 包含MV系统软件,操作界面友好
  • 自动化测试
  • 程序自动控温,精确测量
  • 具备MV remote模式,通过WiFi连接和测量移动设备
  • 用户可自定义客制化测试
  • 符合多个测试标准:VESA FPDM,ISO 9241-3xx,ISO13406-2, TCO 3.0,5.0,6.0,7.0 & 8.0


应用范围:

  • 平板显示(FPD)- OLED, QLED, LCD, Micro-LED, Plasma
  • 智能移动显示 - 手机,平板
  • 投影显示 - 选用余弦扩散器测试
  • 抬头显示 - HUD & HDD
  • HDTV,NTSC, PAL & SECAM电视
  • 适用SS90定位器可测试93”超大尺寸屏幕
  • CRT显示 - 单色,彩色,高分辨率医学显示器


测试案例:



升级选项:

  • 标准测量(VESA FPDM 2.0,TCO 5.2, 6.0, 7.0, 8.0,ISO 9241-3XX,ISO 13406)
  • DUT位移台(DPS-1显示位移台,可以调整DUT x,y,z轴位置,并可调整角度,精度为0.1°)
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)


技术参数:


CCD相机
  • 图像传感器:1392x1040 像素
  • 数字视频:12-位
  • 元件尺寸:6.45 μm/像素
  • 同步性:同步捕获
  • 滤镜:适光性 50%, 20%, 10% & 1% ND
  • 标准镜头:25mm C mount, f1.6 - f16
  • 视场:11mm,可调节
  • 工作距离范围:0.5~3.5 m
  • 亮度精度:± 4% @ 2856K Ill.A
  • 亮度范围:0.05 ~ 106 cd/m2 (含ND滤镜)
  • 测量时间:对于多数测量<1 sec



RTM 时间响应模块
  • 光型:低噪声,快速响应光电二极管
  • 样品频率:1MHz Max. (500kHz可选)
  • 分辨率:16位
  • 探测器响应:20kHz(滤波)
  • 瞬变时间:0.1ms ~ 4s(0.01ms可选RTM-HS)
  • 同步性:软件和外部选项
  • 重复性:3%
  • 亮度范围:0.01 ~ 50Kcd/m2



Spectrometer + Goniometer 光谱辐射计+测角仪
  • 测角仪倾斜角:0~85°
  • 测角仪方位角:0~360°
  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:±3% @ 2856K Ill.A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
  • 色彩准确度:± 0.002 @ 2856K Ill.A
  • 色彩重复率:± 0.0005 @ 2856K Ill.A
  • 温度管理:电脑自动控制
  • 光学器件:12mm 准直
  • 视场角:1.5°
  • 数字分辨率:16 bit A/D
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 校准:NIST可追溯
  • 操作温度:5~ 30℃



Pan & Tilt 位移台
  • 位移距离X*Y*Z轴:2066 * 1265 * 84mm(可选)
  • 分辨率:25.4μm / 50.8μm
  • 速度:45mm/sec / 90mm/sec
  • 精度:±0.05mm / 0.10mm
  • 尺寸:2388 * 152 * 1638mm
