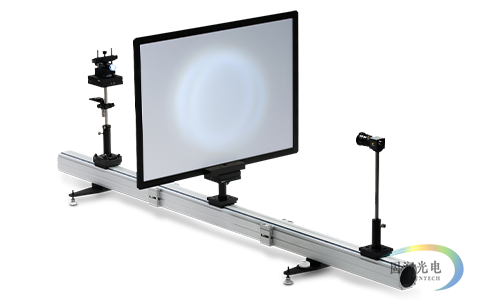

光束测试系统
品牌:Westboro Photonics
型号:BP100
BP100光束测试系统是一款结构紧凑的便携式光度测量附件,专门设计用于测量灯具的发光强度,通过使用成像光度计,可以测试出投射到扩散透射屏幕上图像的参数。它是一种低成本、多用途的解决方案,能够对小型灯具和光纤照明器进行快速精准的光束测量。可与Westboro Photonics的一系列成像仪一起工作。比如,可以选择WP6系列成像色度计,以获取浓度和颜色分布数据;如果不需要颜色,则选择智能系列USB3 CMOS光度计。BP100光束测试系统是一种高度客制化的产品,它包括所有光束测试部件,但不包含成像光度计/色度计,以及测距仪。如有需要,可以安装这些部件。
在不延长轨道或增加屏幕尺寸的情况下,BP100光束测试系统非常适合测量直径小于等于25 mm、宽角度灯具的光束。稍微大一点的灯具能通过扩大机械结构来测量。大型灯具(汽车头灯)可通过反射模式在一块宽的、漫反射墙上进行测试。Westboro公司的Photometra软件也支持反射模式下的强度测量。使用Photometrica软件,用户可以执行菜单驱动的几何和光度校准过程。二维(2D)测量可以报告测试灯在极坐标(θ, φ)或笛卡尔坐标(θH,θV)的发光强度。其他计算参量包括发光强度与光通量。当使用成像色度计或高光谱成像仪时,也可测量色度坐标和光谱特性。

BP100的优势 VS 传统的测量方法:
测角仪是传统的测量方法,这种系统通常很贵且专用于一种特定的测量。相比之下,BP100系统可以:
- 获取高分辨率测量数据
- 在几秒钟内获取2D高动态范围图像
- 与实验室其他设备共享图形以用于其他测量
- 可几分钟内完成组装和拆卸
所包含的Photometrica软件支持亮度测试以及以反射模式测试光束。
光强分布图:

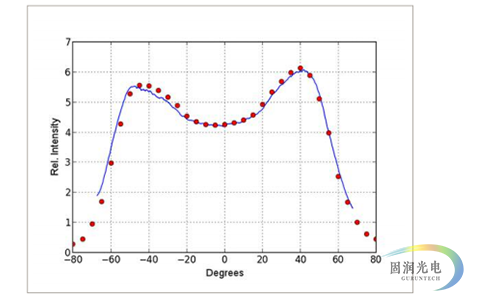

使用BP100与测角仪/光度计测试出的蝙蝠翼形状LED灯在60°范围的剖面的光强角度分布图(蓝线)。

产品特点:
- 快速采集和分析能力
- 高分辨率,通常为0.01°
- 通过/失败分析
- 菜单驱动设置和测量
- 支持广泛的几何测量
- 标准的测试点阵列,也可自定义
- 用Photometrica软件进行广泛的分析
- 导出为IES或CSV文件格式
测试项目:
应用领域:
技术参数:
- 基础测试:光强,照度,光通量
- 单位:cd, lux, lumens
- 分辨率:2.3 to 12.3 megapixels
- 数据间隔:< 0.3度
- 照度:0.2 to 750,000 lux
- 光强:0.1 to 300,000 cd
- 灯到屏幕距离范围:60-750mm
- 成像仪到屏幕距离范围:1000mm
- 灯具***波束角:28°-144°(全角)
- 设备固定螺栓接口:Standard 1/4”-20
- ***灯具尺寸(LxWxH):≤ 30 mm
- 屏幕尺寸(WxH):50 x 38 cm
- 重量:6kg
注意:
1、 基于P230U 230万像素,USB3 CMOS成像光度计,S:N大于10:1
2、 屏幕与亮度计间距为600 mm

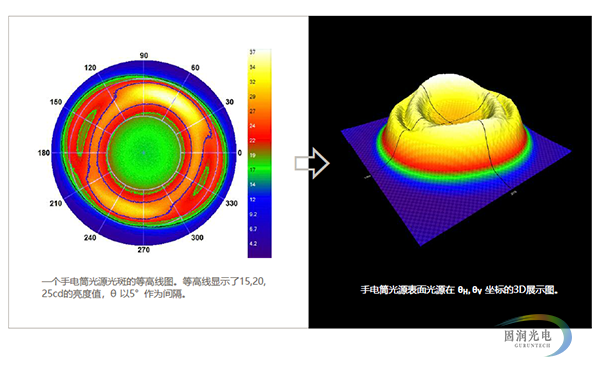

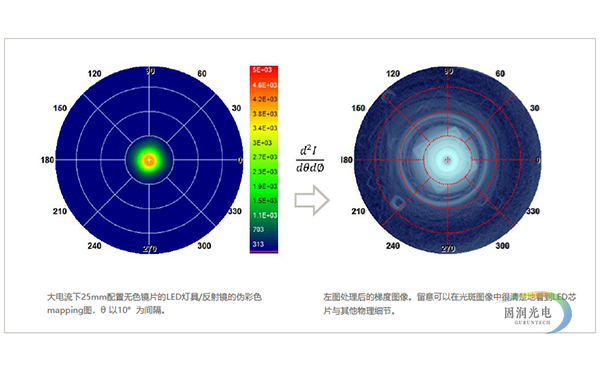

光束图形:
