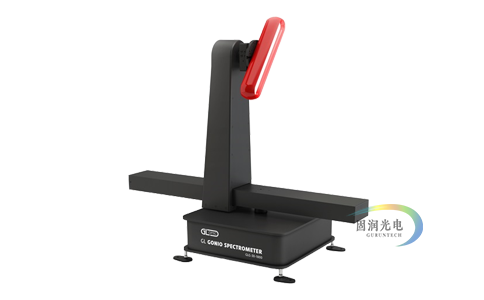

GL GLG 30-1800分布式光度计
品牌:GL Optic
型号:GLG 30-1800
GLG 30-1800是一款专门用于测试大型灯具和照明设备的测角仪系统,***负载超过30kg,直径1800mm,可以满足大多数测试需求。这款产品设计精简,配备远场C类测角仪和3轴步进电机,角度分辨率高达0.1°,充分结合了测角光度计的功能与分光辐射计的功能,可用于测量亮度并检查与角度相关的发光强度分布,并且在任何角度生成光谱和颜色数据并且一键生成IES / LDT输出文件,可以测量的技术参数包括:发光强度分布,极坐标图,圆锥图,光通量,中心光束强度,相关色温,显色指数,麦克亚当椭圆,角度颜色均匀性,还可选测发光效率,功率因数和温度,可以准确表征大型LED模块和小型灯具。此外,系统沿水平轴的可用深度可达70mm,可用于测试带有扩展散热器的超长高棚灯。

工作原理:
发光强度可通过在固定距离处以不同方向旋转照明设备进行照度(远场)或照度(近场)测量获得。利用足够的角度步长和范围,可以通过汇总每个测量方向上的所有发光强度来计算照明设备的光通量。测角仪是一种带有旋转轴的仪器,用于测量光通量和照明设备或光源的发光强度分布。根据发光强度分布,可以推断出照明应用的属性,例如横向/纵向等照度曲线或圆锥图。根据在测量过程中照明设备的旋转方式以及在这种测量过程中获得的光度数据系统,测角仪的类型基本上可以分为1组,2组和3组,也称为A类,B类和C类,区别如下:
A类适用于表征光束相对有限的汽车照明。A类测角仪具有固定的水平轴和垂直于***轴的移动轴。通过围绕水平轴旋转光源,同时将另一个轴保持在固定位置(旋转vs高度)来进行测量。
B类适用于显示器和泛光灯。B类测角仪具有固定的垂直轴和移动的水平轴。通过围绕垂直轴旋转光源,同时将另一个轴保持在固定位置(高度vs旋转)来进行测量。
C类适用于一般照明系统。C类测角仪是高度专业化的类型,具有固定的垂直轴和移动的水平轴。在C平面或圆锥面上进行测量。C类测角仪与B类相同,只是光源旋转了90°。
产品亮点:
- 远场C类测角仪,包含水平轴
- 3轴步进电机
- 角度分辨率0.1°
- 数控加工机体坚固耐用,可容纳大型灯具
- 激光对准系统,进行快速光度定位
- 手动控制器可在测量前对准灯具位置
- 软件界面简单友好,缩短配置时间
- 智能电缆管理系统,免除电缆缠绕问题
- 提供3种级别配置选项,满足多种需求:基础级别,专业级别,实验室级别
应用范围:
- 大型LED模块和大型照明设备。
- 符合标准: CIE121-1996, IESNA LM-79-08, CIE S025/E:2015

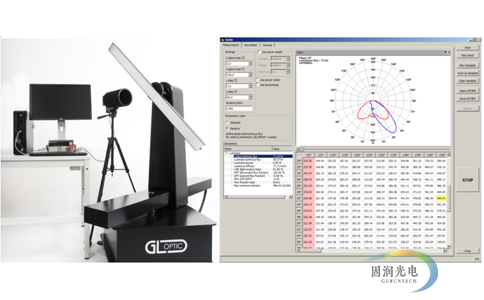

应用示例:

升级选项:
- GL Photometer 3.0 LS + Flicker:结合闪烁参数测试进行实时强度分布测量
- 专业三脚架和轨道系统:可用于快速光度距离调整
- 电源:可选交流和直流电源
- GL Spectis 5.0 Touch UV VIS NIR:检查从UV到NIR的扩展光谱范围内的光辐射角度分布
- TEC安装座和控制器:用于稳定测试和测量期间LED模块的温度
技术参数:
- ***DUT尺寸: ≤ 1800 mm (直径或对角线)
- 产品尺寸 (W x H x D): 750 x 1650 x 1950 mm
- ***工作足迹直径: 2400 mm
- ***负载: 30 kg
- 产品重量: 80 kg
- 角度定位精度: 0.1°
- CIE 测角仪类型:远场Type C 包含水平光轴
DUT移动
3轴步进电机包含蜗杆传动齿轮箱
直接位于轴上的总位置编码器
- C 轴角度范围: ± 180°
- C 轴再现性: 0.004°
- C 轴角速度: 高达 45°/s
- γ 轴角度范围: ± 180°理论值 (由于阴影可用性取决于几何形状)
- γ 轴再现性: 0.004°
- γ 轴角速度: 高达 45°/s
- DUT 光度中心定位: 700 mm; 步进电机驱动
- 光度距离: 9 – 27 m, 距离 ≥ *** DUT 尺寸x(5-15); (CIE S 025/E:2015)
- DUT 安装板(面板): 圆形 d=180 mm/固定: 多个安装孔: M3, M4, M5, M6; 带滑块卡盘
- 电源及***功耗: PC连接方式 USB A-B, 110–230V 600W
- 传感器选项:
- GL Spectis 5.0 Touch
- GL Photometer 3.0 LS + FLICKER
- GL Spectis 1.3 LS (推荐使用)
- GL Spectis 1.0 Touch LS
- GL Spectis 1.0 Touch + Flicker
