SFRreg测试卡
品牌:Imatest
型号:SFRreg

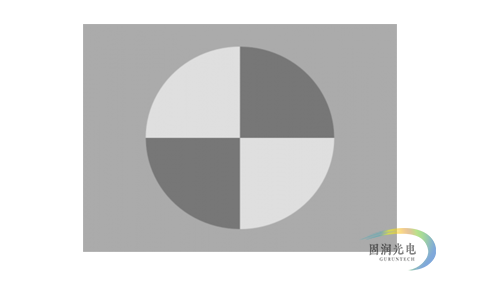

Imatest 的SFRreg图像测试卡,由包围在圆内的斜边缘象限图案组成,主要用于精确测量MTF和横向色差。单个测试图像通常包含多个测试卡,从版本4.2开始,Imatest会自动检测和分析这些图卡。此外,SFRreg模块还支持Optikos Meridian™制造的相机测试系统的测试目标项目,允许使用者在无限远处集中紧凑的环境下测试摄像机系统。SFRreg测试卡可放置在任意位置和角度,以适应各种不同的测试用例,包括超宽视场测试(>170°)、远距离测试及自动对焦测试。当一个大的平面目标实际上无法填满视场时,可以在整个视场中放置多个SFRreg图卡,以测试单一图像的焦点。提供多种尺寸可选,还专为5种Imatest LED光板提供定制尺寸。
扭曲注释:当目标被压缩,使主轴比副轴大50%时,会出现大量的扭曲,这可能与自动检测有关。在这种情况下,预先扭曲可能是必要的。

分辨率测试卡SFRreg的优点:
- 使用紧凑的投影系统(例如Optikos Meridian相机测试系统或打印的图形)测试无限远距离(或任意距离)的图像。
- 在单个图像中测量多个距离的分辨率清晰度,用于测试聚焦精度和景深。如果距离有很大差异,我们建议在较远距离时使用较大的图卡。
- 测量极端广角(鱼眼)镜头(角度视场超过180度)的清晰度,其图像边界附近的MTF不能用单个平面图形测量。这是通过一系列测试图完成的,每个测试图由一个单独的定位标记组成。
- 使用覆盖更大视场的多个大图形,测量高分辨率相机(> 50百万像素)的清晰度,而不是使用单个图形。图卡不必与SFRplus或eSFR ISO图卡一样大。
- 在需要非常大的视场角(FoV)(例如,在非常远的距离)的情况下测量清晰度,比在单个图卡上打印的大得多。根据需要,可以在大面积上放置多个大的对准标记图卡。
应用范围:
技术参数:
- 对比度:4:1、10:1
- 测试卡类型:反射式、透射式
- 基材:高精度菲林、反射式和透射式喷墨打印。
- 测试卡尺寸:0.5x、1x、1.5x、2x、3x、4x、5x

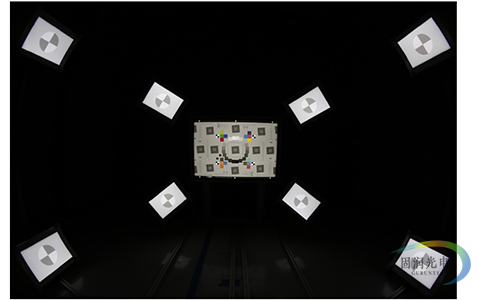

示例:SFRreg测试场景
