WP P1230U Blackmura成像亮度计 | 显示器视觉检测成像亮度计

WP P1230U快速成像亮度计,采用先进的Sony Pregius® CMOS传感器,分辨率可高达1200万像素,具有高动态范围、高精度和高灵敏度等优点,并配以各种不同规格的镜头和配套的Photometrica软件,能快速且精确地进行亮度测量和分析,是最通用、最有效的光测量与分析解决方案。相比之前基于CCD传感器的成像仪,WP1230U的亮度测量速度更快,更精确以及更灵敏。其紧凑、便携的设计易于集成在各种系统中,广泛应用于汽车、灯具、显示、公共建设和人工智能等行业的测量和分析。

WP P1230U Blackmura成像亮度计 | 显示器视觉检测成像亮度计
品牌:

Westboro Photonics

型号:

P1230U

产品规格 请选择

产品详情

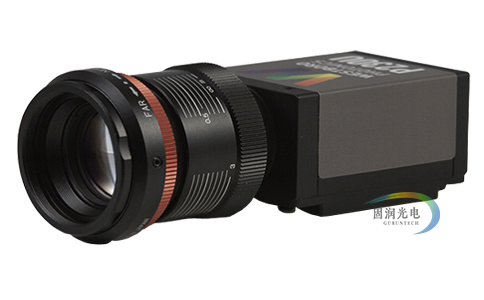

WP P1230U成像亮度计



品牌:Westboro Photonics

型号:P1230U


WP P1230U快速成像亮度计,采用先进的Sony Pregius® CMOS传感器,分辨率可高达1200万像素,具有高动态范围、高精度和高灵敏度等优点,并配以各种不同规格的镜头和配套的Photometrica软件,能快速且精确地进行亮度测量和分析,是最通用、最有效的光测量与分析解决方案。相比之前基于CCD传感器的成像仪,WP1230U的亮度测量速度更快,更精确以及更灵敏。由于改进了噪声性能以及较大的全负荷容量,单次曝光测量可以可靠地报告更大的亮度值动态范围(71dB)。使用HDR成像方法可以获得高达1000000:1的动态范围。其紧凑、便携的设计易于集成在各种系统中,广泛应用于各个领域,包括汽车、灯具、显示、公共建设和人工智能等行业的测量和分析,获得了广大客户的青睐和认可。此外,它配套的Photometrica软件,为FPD、LED或OLED照明应用的分析提供了一整套解决方案。强大的软件套件提供了高度可配置的用户界面,具有广泛的分析和自动化能力。





工作原理:

与照明相关的行业,例如室内/室外照明,汽车,航空电子和医疗,均受到全球标准和建议的监管。这些标准定义了在不同的测量几何形状和工作条件下,不同测试位置的发光强度和颜色允许的范围和梯度。成像计方法是使用2-D成像色度计和漫反射屏幕,将成像计放置在与测试源相邻的位置,并聚焦在屏幕上形成的图像上。该系统利用透视变换算法对相机的倾斜角进行校准并使用NIST可追踪校准源对屏幕成像计系统的发光强度进行了校准。与传统的测角仪方法测量相比,该2D成像系统的准确度应在10%以内;测量时间缩短了至少90%。传统方法是采用测角仪和点探测器,这种方法被称为测角仪法,很费时且会对生产和QA测试环境造成负担。


产品亮点:

  • 分辨率1200万像素
  • 多种规格镜头可选
  • 快速测量
  • 高动态范围
  • 高灵敏度
  • 配套Photometrica专业软件,操作界面友好
  • 低能耗,低噪音
  • NIST可溯源校准
  • 设计紧凑,轻巧灵活


应用范围:

  • 显示测量
  • 汽车照明、仪表盘测量
  • 灯具光束质量分析
  • 建筑照明
  • 影院剧场、商业照明
  • 道路照明
  • 人类工程学设计

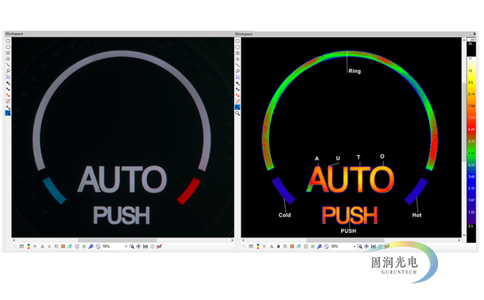

测试案例:

升级选项:

  • 高像素(1200万像素(P1230U))
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)
  • 标准镜头适配(5/8/12/16/25/35/50mm聚焦镜头)
  • 客制化软件开发(根据客户自定义算法,提供软件定制服务)


技术参数:

  • 空间测量功能:亮度,照度,光强,均匀度,对比度,Gamma,用户自定义
  • 传感器类型:Sony Pregius
  • 传感器像素:12.3MegaPixels,4096 x 3000
  • 单次曝光动态范围:71dB
  • HDR:>1 000 000:1
  • 亮度范围:0.001~350,000 cd/m2
  • 亮度精度:±4%
  • 亮度重复性:±0.02%
  • A/D转换:12bit
  • 测量时间:0.6s@100cd/m2
  • 标准镜头:12mm/55.9°x40.9°/125.0mmx91.6mm/18cm-∞
  • 近眼显示镜头:8mmNED/67°FOV;10mmNED/68°FOV
  • 校准光圈位置:f/2,f/16
  • 功率:5V/USB, 12V/GPIO接口,4.5W max
  • 接口:USB 3.0
  • 操作温度:0~50℃
  • 操作湿度:10%~90%(无结露)
  • 尺寸:44mm x 29mm x 58mm
  • 重量:110g/亮度计,200-350g/带镜头
