GLOpticam1.0成像亮度计-高性能成像亮度计

GL Opticam 1.0是一款高性能成像式亮度测量设备,专门用于测量LCD屏幕或背光电子模块等各种尺寸的光源。系统基于带V(λ)滤波器的高分辨率单色CMOS传感器,标准选件配备50mm焦距镜头,适用于测量光源,显示器,发光和照明表面,例如LED模块,汽车显示屏,仪表盘,控件和指示灯测试,还可与光谱辐射计搭配使用进行色度测量,可以测量的技术参数包括:点亮度,亮度分布,等烛光图,平均亮度,最小/大值图表,相关色温,显色指数,颜色均匀性,颜色一致性和频谱功率分布。

GLOpticam1.0成像亮度计-高性能成像亮度计
品牌:

GL Optic

型号:

Opticam 1.0

产品规格 请选择

产品详情

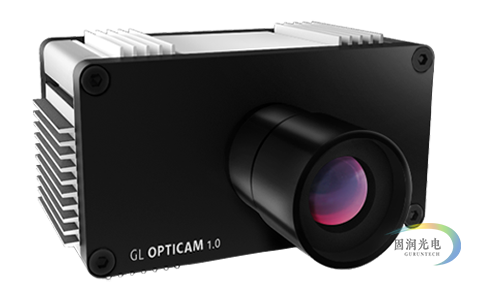

GL Opticam 1.0成像亮度计


品牌:GL Optic

型号:Opticam 1.0

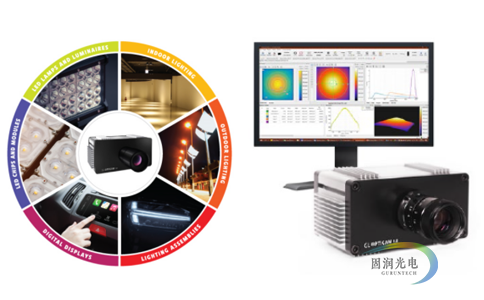

GL Opticam 1.0是一款高性能成像式亮度测量设备,专门用于测量LCD屏幕或背光电子模块等各种尺寸的光源。系统基于带V(λ)滤波器的高分辨率单色CMOS传感器,标准选件配备50mm焦距镜头,适用于测量光源,显示器,发光和照明表面,例如LED模块,汽车显示屏,仪表盘,控件和指示灯测试,还可与光谱辐射计搭配使用进行色度测量,可以测量的技术参数包括:点亮度,亮度分布,等烛光图,平均亮度,最小/大值图表,相关色温,显色指数,颜色均匀性,颜色一致性和频谱功率分布。专用软件包含多种通用分析工具,包括:相关点标记,伪色标度表示,统计参数,直方图,线性横截面,3D亮度成像。这款高分辨率和高灵敏度系统可进行预配置,用于实验室,生产或现场应用的即时亮度测量。






工作原理:



传统亮度计,或称点亮度计,通常采用单透镜光学系统和适当调整的光电二极管,可在小点上进行精确瞄准和精确聚焦,但是具有两个主要缺点。一是视角较窄,即从给定的距离,可以测量的区域(点)尺寸相对较小,在测量亮度分布时需要用户进行多次测量和人工计算;二是匹配V(λ)滤波器的光电二极管类别可能会导致测量误差,这与光源的光谱功率分布类型或色温有关。在测量某些白色LED光源时,即使是优质的点亮度计,误差也可能高达20%。



有别于传统的点式亮度计,成像式亮度计则具有很高的精度,通常配备带有V(λ)函数的***A类光学系统校正(DIN 5032-7)。借助CMOS或CCD传感器,可以实现高达800万像素的超高分辨率测量。广泛的测量值可以精确测量亮度变化较大的物体。使用适当的中性密度滤光片或高动态范围图像技术,成像计的动态范围可以从0.001 cd/m2到200 kcd/m2。成像式亮度计可以记录给定表面,照明组件或建筑物整个内部的整个图像并且使用配套软件进行详细分析。***的型号还使用测量系统特殊冷却技术,以实现出色的稳定性和可重复性。




产品亮点:

  • A类光谱响应
  • 动态范围广
  • 通过USB连接供电和控制
  • 即时亮度测量,配套分析软件
  • 测量数据准确可靠,简化测试流程
  • 设计紧凑,使用简单
  • 可升级和可集成
  • 符合相关标准




应用范围:

  • LED模块, 灯具, 照明设备, 显示屏和控制面板。
  • 符合标准: EN ISO 9241-305:2009





升级选项:

  • 光谱仪:GL Spectis 1.0 Touch
  • 积分球:GL Opti Sphere




技术参数:

  • 测量传感器类型: CMOS单色矩阵,带有光谱响应滤波器
  • 成像分辨率: 1920x1200 (全高清, 2.3 MPix)
  • 分辨率:0.01 cd/m²
  • A/D转换: 12 bit
  • 光学系统: 50 mm f/2.8 lens(根据要求可有不同)
  • 焦距: 440 mm至无穷
  • 测量范围: 0.01 cd/m² … 10000 cd/m² (根据要求可提供更高范围的ND滤波器)
  • 动态范围: 1:1000000
  • 最小工作区域: 86 mm x55 mm (440 mm 距离处)
  • 光谱响应的不确定性: Class A (f1’) < 3 %
  • 积分时间: 50µs … 30s
  • PC连接方式: USB 3.0
  • 电源: USB接口供电
  • 尺寸(W x H x D): 111 mm x 60 mm x58 mm
  • 重量: 570 g
  • 三脚架适配器: BSW ¼”

暂无评价

产品详情


GL Opticam 1.0成像亮度计


品牌:GL Optic

型号:Opticam 1.0


GL Opticam 1.0是一款高性能成像式亮度测量设备,专门用于测量LCD屏幕或背光电子模块等各种尺寸的光源。系统基于带V(λ)滤波器的高分辨率单色CMOS传感器,标准选件配备50mm焦距镜头,适用于测量光源,显示器,发光和照明表面,例如LED模块,汽车显示屏,仪表盘,控件和指示灯测试,还可与光谱辐射计搭配使用进行色度测量,可以测量的技术参数包括:点亮度,亮度分布,等烛光图,平均亮度,最小/大值图表,相关色温,显色指数,颜色均匀性,颜色一致性和频谱功率分布。专用软件包含多种通用分析工具,包括:相关点标记,伪色标度表示,统计参数,直方图,线性横截面,3D亮度成像。这款高分辨率和高灵敏度系统可进行预配置,用于实验室,生产或现场应用的即时亮度测量。






工作原理:



传统亮度计,或称点亮度计,通常采用单透镜光学系统和适当调整的光电二极管,可在小点上进行精确瞄准和精确聚焦,但是具有两个主要缺点。一是视角较窄,即从给定的距离,可以测量的区域(点)尺寸相对较小,在测量亮度分布时需要用户进行多次测量和人工计算;二是匹配V(λ)滤波器的光电二极管类别可能会导致测量误差,这与光源的光谱功率分布类型或色温有关。在测量某些白色LED光源时,即使是优质的点亮度计,误差也可能高达20%。



有别于传统的点式亮度计,成像式亮度计则具有很高的精度,通常配备带有V(λ)函数的***A类光学系统校正(DIN 5032-7)。借助CMOS或CCD传感器,可以实现高达800万像素的超高分辨率测量。广泛的测量值可以精确测量亮度变化较大的物体。使用适当的中性密度滤光片或高动态范围图像技术,成像计的动态范围可以从0.001 cd/m2到200 kcd/m2。成像式亮度计可以记录给定表面,照明组件或建筑物整个内部的整个图像并且使用配套软件进行详细分析。***的型号还使用测量系统特殊冷却技术,以实现出色的稳定性和可重复性。




产品亮点:

  • A类光谱响应
  • 动态范围广
  • 通过USB连接供电和控制
  • 即时亮度测量,配套分析软件
  • 测量数据准确可靠,简化测试流程
  • 设计紧凑,使用简单
  • 可升级和可集成
  • 符合相关标准




应用范围:

  • LED模块, 灯具, 照明设备, 显示屏和控制面板。
  • 符合标准: EN ISO 9241-305:2009





升级选项:

  • 光谱仪:GL Spectis 1.0 Touch
  • 积分球:GL Opti Sphere




技术参数:

  • 测量传感器类型: CMOS单色矩阵,带有光谱响应滤波器
  • 成像分辨率: 1920x1200 (全高清, 2.3 MPix)
  • 分辨率:0.01 cd/m²
  • A/D转换: 12 bit
  • 光学系统: 50 mm f/2.8 lens(根据要求可有不同)
  • 焦距: 440 mm至无穷
  • 测量范围: 0.01 cd/m² … 10000 cd/m² (根据要求可提供更高范围的ND滤波器)
  • 动态范围: 1:1000000
  • 最小工作区域: 86 mm x55 mm (440 mm 距离处)
  • 光谱响应的不确定性: Class A (f1’) < 3 %
  • 积分时间: 50µs … 30s
  • PC连接方式: USB 3.0
  • 电源: USB接口供电
  • 尺寸(W x H x D): 111 mm x 60 mm x58 mm
  • 重量: 570 g
  • 三脚架适配器: BSW ¼”
