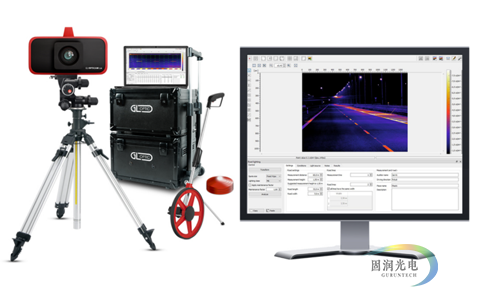

GLOpticam3.0成像亮度计-道路照明成像亮度计

GL Opticam 3.0是一款专门用于道路照明测量的高性能成像亮度计,系统基于带V(λ)滤波器的4k分辨率单色CMOS传感器,标准选件配备50mm焦距镜头,以及一组用于道路照明测试辅助配件,专用软件包含根据EN 13201进行道路照明分析的专用模块,以及多种通用分析工具,包括:相关点标记,伪色标度表示,统计参数,直方图,线性截面,3D亮度成像,可针对街道街区,隧道照明和机场照明等现场应用进行即时亮度分布测量并且一键生成报告。可以测量的技术参数包括:点亮度,亮度分布,等烛光图,平均亮度,最小/大值图等。

GLOpticam3.0成像亮度计-道路照明成像亮度计
品牌:

GL Optic

型号:

Opticam 3.0

产品规格 请选择

产品详情


GL Opticam 3.0成像亮度计


品牌:GL Optic

型号:Opticam 3.0


GL Opticam 3.0是一款专门用于道路照明测量的高性能成像亮度计,系统基于带V(λ)滤波器的4k分辨率单色CMOS传感器,标准选件配备50mm焦距镜头,以及一组用于道路照明测试辅助配件,专用软件包含根据EN 13201进行道路照明分析的专用模块,以及多种通用分析工具,包括:相关点标记,伪色标度表示,统计参数,直方图,线性截面,3D亮度成像,可针对街道街区,隧道照明和机场照明等现场应用进行即时亮度分布测量并且一键生成报告。可以测量的技术参数包括:点亮度,亮度分布,等烛光图,平均亮度,最小/大值图表,相关色温,显色指数,颜色均匀性,颜色一致性和频谱功率分布。系统采用IP54外壳设计,适合各种户外测量,电池续航高达3小时,可满足用户的多种需求。







工作原理:



传统亮度计,或称点亮度计,通常采用单透镜光学系统和适当调整的光电二极管,可在小点上进行精确瞄准和精确聚焦,但是具有两个主要缺点。一是视角较窄,即从给定的距离,可以测量的区域(点)尺寸相对较小,在测量亮度分布时需要用户进行多次测量和人工计算;二是匹配V(λ)滤波器的光电二极管类别可能会导致测量误差,这与光源的光谱功率分布类型或色温有关。在测量某些白色LED光源时,即使是优质的点亮度计,误差也可能高达20%。



有别于传统的点式亮度计,成像式亮度计则具有很高的精度,通常配备带有V(λ)函数的***A类光学系统校正(DIN 5032-7)。借助CMOS或CCD传感器,可以实现高达800万像素的超高分辨率测量。广泛的测量值可以精确测量亮度变化较大的物体。使用适当的中性密度滤光片或高动态范围图像技术,成像计的动态范围可以从0.001 cd/m2到200 kcd/m2。成像式亮度计可以记录给定表面,照明组件或建筑物整个内部的整个图像并且使用配套软件进行详细分析。***的型号还使用测量系统特殊冷却技术,以实现出色的稳定性和可重复性。




产品亮点:

  • A级光谱响应
  • 自动检测镜头和滤波器
  • 动态范围广
  • IP54密封外壳,可用于室外
  • 电池供电(无需外部电源可工作3个小时以上)
  • 通过USB连接控制
  • 温度稳定传感器
  • 用户友好的分析软件




应用范围:

  • 道路照明及其他光源,显示器,发光和照明表面。
  • 符合标准: EN 13201: 2016




升级选项:

  • 道路照明测量辅助配件
  • 光谱仪:GL Spectis 1.0 Touch
  • 积分球:GL Opti Sphere




技术参数:

  • 测量传感器类型: CMOS单色矩阵,带有光谱响应滤波器
  • 成像分辨率: 4096 x 2168 (4K, 9 MPix)
  • 分辨率:0.01 cd/m²
  • A/D转换: 12 位
  • 光学系统: 50 mm f/2.0 lens(根据要求可有不同)
  • 焦距:200 mm至无穷(取决于镜头类型)
  • 测量范围: 0.01 cd /m²…200000 cd /m²(范围取决于镜头孔径)

      (根据要求可提供更高范围的ND滤波器)

  • 动态范围: 1:20000000
  • 最小工作区域: 56 mm x30 mm (200 mm 距离处),取决于镜头类型
  • 光谱响应的不确定性: Class A (f1’) < 3 %
  • 积分时间: 50µs … 10s
  • PC连接方式: USB 3.0
  • 电源: 电池或15 V DC电源适配器
  • 尺寸(W x H x D): 265 x 140 x 301 mm
  • 重量: 3.5 kg
  • IP防护等级:54
  • 三脚架适配器: BSW ¼”
  • 配件:外箱,USB连接线
