FPAS光谱采集系统
品牌:ISDC
型号:FPAS
FPAS系列飞秒脉冲红外光谱采集系统专为飞秒级泵浦-探测器(Pump-Probe) 2D振动光谱仪而研制,提供了所有必需的组件,包括主机和基于LabView的LASPEC软件,只需将激光能量聚焦到入口狭缝中即可开始获取数据,可以满足高速脉冲采集光谱的各种应用。它是一款紧凑的,完整的超快激光光谱仪,专为提供可互换的三光栅转台,自动双出口选择以及电动狭缝和光栅定位,可以完全覆盖中波和长波红外波段。该系统与色散光栅(单色仪)一起,可以产生2-20 um的激光脉冲红外光谱。激光脉冲宽度1 fs to 2 us。ISDC已开发的高速数据采集系统,为连接MCT (HgCdTe),或 InSb探测器阵列提供了一个完整的系统,这样可以从短的激光脉冲进行高速数据采集。FPAS飞秒脉冲红外光谱采集系统结合高性能的红外联合线性MCT阵列,可提供无与伦比的光谱性能。

工作原理:
FPAS集成并捕获短脉冲,高能量激光系统的检测器信号,该信号具有出色的线性度,并从单个脉冲或多达1 x106个脉冲依次捕获16 bit分辨率,且无数据丢失。结合高性能的红外联合线性MCT阵列,该系统可提供无与伦比的光谱性能。双行检测器阵列可用于通过光谱仪提供隔离的参考和采样路径,以补偿通常与超短脉冲激光器相关的振幅和能量分布变化。可互换的光栅转塔可以完全覆盖中波和长波红外波段。光谱仪和数据采集系统的所有组件均由随附的LASPEC软件控制。
产品亮点:
- 完整的高速脉冲光谱仪系统
- 1.5 um,0.9 um和0.45 um带宽
- 6.2 nm标准分辨率(可选3.1 nm)
- DC-50Khz激光重复频率且无数据丢失
- 覆盖3-10 um频谱范围(1-20 um可用)
- 集成Labview软件控制
应用范围:
- 多维震动光谱
- 时间分辨震动光谱
- 泵浦探测二维及三维光谱
技术参数:
- 光谱仪类型:校准交叉Czerny Turner,包含轴上光栅
- 标准探测器:LN2冷却MCT阵列64元素0.2mm W x 0.5 mm H
总阵列长度16mm(可用128元素)
- 激光脉冲重复率:单发至50Khz
- 焦距:0.19 m
- 出射口:阵列和单个元素–取决于回转镜
- 出射狭缝: 电动0–2 mm,步长2 um
- 入射孔径:F/3.9 15 °
- 入射狭缝:电动0–2 mm,步长2 um(标称0.25 mm)
- 平面像场:30 mm H x 12 mm V - 阵列端口
- 标准光栅:150 g/mm @ 5 um, 75 g/mm @ 5 um and 50 g/mm @ 6 um.
(可选50 - 1200 g/mm ) 50 x 50 mm
- 标准光谱范围和色散:3-9 um,150 g/mm 0.40 um BW, 每像素6.2 nm
4-10 um,75 g/mm 0.80 um BW, 每像素12.4 nm
3-9 um,50 g/mm 1.2 um BW, 每像素18.6 nm
- 光谱采集率:单次至1900光谱/秒
- ***连续光谱:通常为1 x 106,取决于计算机内存。
- ***分辨率:0.35 nm,1200 g/mm光栅
- 通讯接口:通过10 MHz数字通信端口读取数据。光谱仪由RS-232/USB端口控制。

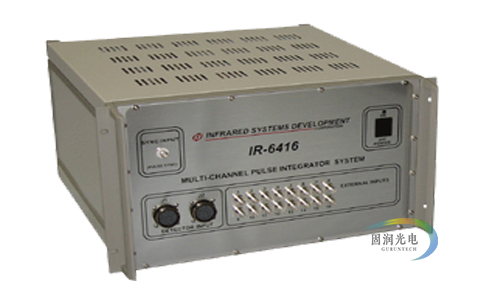

积分器类型
- 型号:FPAS-3216,FPAS-6416,FPAS-0144
- 积分器类型:箱式
- 激光波长:0.5-20 um
- 激光脉冲宽度:1 fs-2 us
- 积分时间:50 ns-2.6 us
- 外部输入:16个
- 通道:32/64/128
- 系统总噪声:<1.5 nv/Hz1/2
- 信噪比:> 50,000:1检测器噪声受限。
- 检测器阵列类型:PV或PC MCT(HgCdTe),InSb,Si,InGaAs
- 配件:奔腾4 PC系统和Laspec软件
