WP Conometer 80可视角成像亮度计
品牌:Westboro Photonics
型品:Conometer 80
Conometer 80可视角成像亮度计,可以快速方便地进行平板显示器亮度视角测量。它是测量发光显示器亮度、对比度和伽马值(作为视角函数)的理想仪器,其成本比竞争产品Concopic(Fourier)透镜系统低得多。基于CMOS传感器成像技术,它的高动态范围允许最暗到最亮的背光板亮度测试,及时在0.01cd/m的环境下测试,也只需不到3s; CONOMETER 80设计简单,包含较少的光学元件,因此价格便宜,而且其角度分辨率可达0.22°,测试视角达±80°,可快速精确地测量小至6mm宽的显示器并且能够捕获较宽的亮度范围(0.01-100,000 cd /m²),非常适合测量背光灯,黑电平,侧光显示器等的视角特性。其轻巧的设计易于集成于各个测量系统,而镜头的遮光罩可以有效地降低杂散光对于测量结果的影响。
CONOMETER 80可视角成像亮度计可以改变工作距离以适应不同显示器的像素间距。能够以21mm光斑直径±80˚角度,在镜头几乎碰触显示屏玻璃的情况下测量高分辨率手表和手机。笔记本电脑和平板电脑显示器可以使用集成的遮光罩支架以54mm光斑直径+/-80˚角度进行测量。大型像素显示屏和电视可以在更大工作距离上以更大光斑尺寸进行测量。
配套Photometrica软件快速应用椭圆,多边形和轮廓等工具来评估显示性能。能快速且精确地进行亮度和角度的测量和分析。单个测量文档中包含多个视角测量,同时可轻松创建派生数据集,例如伽玛,对比度和反转。
产品亮点:
- 观察角达160°
- 角度分辨率达0.22°
- 亮度、对比度和gamma测量模式
- 快速测量
- 高动态范围
- 设计紧凑,轻巧灵活
- 可选软件开发包(SDK)
- 可视角测量
- 可配合其他产品使用
- 包含专业软件,操作界面友好
- 低能耗,低噪音
- NIST可溯源校准
应用范围:
- 平板显示器
- 侧光式显示器
- LED显示和LED阵列
- 背光板测量

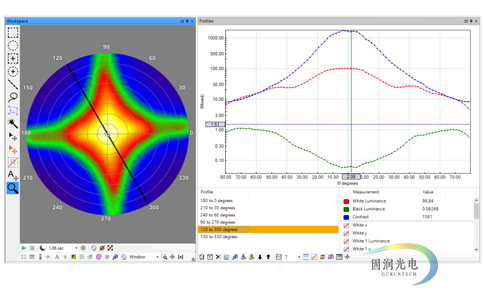

测试案例:

升级选项:
- 色度测量(搭配WP214成像光谱色度计,可进行色度测量)
- 提升测量范围(适用ND滤光片,提高感光器件的测试范围)
- 灯具光束质量分析(BP 100/200)
- 客制化软件开发(根据客户自定义算法,提供软件定制服务)
技术参数:
- 空间测量功能:亮度
- 单位:cd/m2, fL,用户自定义
- 视角范围:80°
- 角度分辨率:0.22°
- 亮度范围:0.01~5,000 cd/m2@f/1.8;0.4~180,000cd/m2@f/8
- A/D转换:12bit
- 功率:12V via GPIO或者5V via USB3.1, 4W max
- 组装口径:标准1/4”-20接口
- 电脑接口:USB 3.1
- 操作温度:5~35℃
- 操作湿度:10%~90%(无冷凝)
- 电气规范:CE和FCC第15部分A类
- 产品尺寸(直径x深度):10 x 6 cm
- 产品重量:450 g
