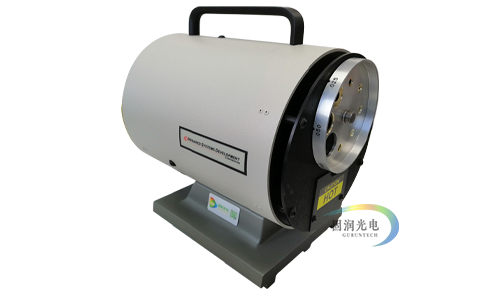

IR-564/301工业标准腔式黑体
品牌:ISDC
型号:IR-564/301
IR-564/301工业标准腔式黑体通过将腔体材料改为碳化硅和高纯氧化铝陶瓷,将IR-563的温度范围扩展到1200ºC,否则这两个单元实际上是相同的。IR-564/301黑体的腔体温度可达1200°C,温度分辨率达0.1°C,温度稳定性小于±0.2°C,主要用于校准红外相机、红外成像仪等一些辐射测量仪器,以提高这些仪器测量结果的准确性。IR-564/301工业标准腔式黑体采用20º锥形-凹入-锥形结构,表面发射率和腔体长宽比相结合,通过多次反射,吸收和再发射其热能来提供黑体辐射。腔体的热能由陶瓷密封的加热线圈提供,可将腔体汽缸均匀加热到50ºC至1200ºC的温度。
黑体分为面式和腔式黑体,面式黑体的尺寸从2×2英寸到12×12英寸,腔式黑体的直径从0.25英寸到2.25英寸。标准黑体系统的腔体温度可以设置在30°C - 550°C之间,并且任意一个温度点的浮动在±0.1°C之内。如要显示被测物体的实际辐射温度,则需要对辐射源腔体里面的显示屏进行读数,这样就能够得到被测物体的辐射温度。黑体辐射源的显示屏是安装在辐射源的腔体内部,可以实现对红外辐射温度计等辐射测量仪器进行校准。

产品亮点:
- 腔直径:1英寸
- 采用碳化硅和高纯氧化铝陶瓷
- 腔体温度可达1200ºC
- 20º锥形-凹入-锥形结构设计
- 温度分辨率:0.1摄氏度
- 温度稳定度:<±0.2摄氏度
- 发射率:0.99
应用范围:
选项和附件:
- IR-860 能量调制器
- RS232 或 IEEE/GPIB通讯
- 1"遥控电动分度光圈轮
- 控制器可选架装安装
技术参数:
- 源类型:腔体
- 温度范围:50–1200℃
- 波长范围:0.5 - 99um
- 发射率:>0.99
- 发射瓦数:26.68 watts/cm2 (135 watts)
- 发射器尺寸:1"in (25.4mm)
- 温度分辨率:0.1℃
- 响应时间:100-1200 <70 Min
- 校准精度:+/- 0.2℃ - NIST标准
- 稳定性:短(长)期:+/- 0.1℃(+/- 0.2℃)
- 控制类型:有源多频带P.I.D.
- 温度传感器:嵌入式0.01%匹配S型
- 线电压:90 - 125 或 208-240 VAC 50-60 Hz
- 电源要求:***800 Watts
- 电缆长度:8 英尺 (2.4 m)
- 标准孔径:0.0125, 0.025, 0.050, 0.10, 0.20, 0.40, 0.60 和1.0 In
- 远程接口:RS-232 或 IEEE-488/GPIB
- 产品重量:黑体源 17 lbs/控制器 9 lbs(架装10 lbs)
- 包装重量:2箱,35 lbs
- 产品尺寸:黑体源 11.75 "H x 11.4"D x 8"W (298x289x203mm)
控制器 5.1"H x 13.4"D x 12"W (130x340x304 mm)
